Modello CPK-MM

Sistema di raccordi di prova MINIMESS®

Documenti selezionati
Contatto rete di vendita

WIKA SCHWEIZ AG

Tel.:
+41 41 919 72 72
Fax:
+41 41 919 72 73
info@wika.ch

Applicazioni

  • Società di servizi di taratura e società di service
  • Tarature direttamente in campo
  • Società di manutenzione e service
  • Test di pressione

Caratteristiche distintive

  • Accoppiamento a innesto e filettato
  • Valvola di non ritorno integrata per montaggio e uno smontaggio senza perdite
  • Montaggio degli attacchi filettati senza l’utilizzo di utensili

Descrizione

Aree di applicazione

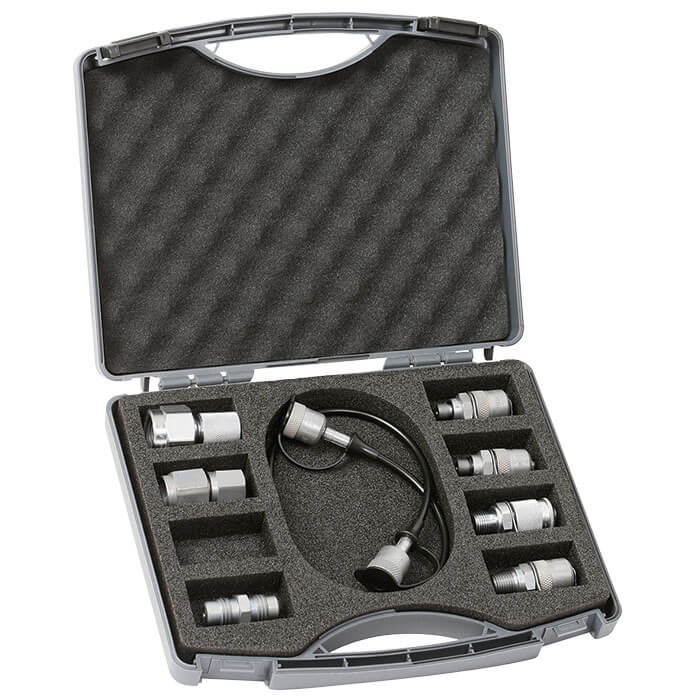

Entrambi i set di collegamento contengono diversi adattatori di tenuta per prove per adattare gli strumenti di calibrazione WIKA ai processi esistenti con attacchi rapidi serie MINIMESS® 1620 o MINIMESS® 1215. La selezione e la quantità sono configurate specificamente per le diverse tipologie di strumenti di calibrazione WIKA.

Due set di adattatori per sistemi diversi
In pratica, si trovano spesso gli adattatori per connessioni di tenuta della serie 1620 e 1215. I numeri rappresentano le dimensioni della filettatura degli adattatori di tenuta: 1620 sta per la dimensione della filettatura M16 x 2 e 1215 per la dimensione della filettatura M12 x 1,5.

Per questo motivo, WIKA offre per ognuno dei due sistemi un set di connessione.

Tipi di adattatori diversi
E’ possibile suddividere entrambi i set in 4 diverse categorie:

  • Adattatori di tenuta di prova con filetto maschio specifico per la serie su un lato e un filetto maschio BSP o NPT sull'altro lato. Il raccordo è anche dotato di una valvola di non ritorno.
  • Attacchi diretti per gli strumenti di misura con  filettatura femmina di serie su un lato, dotati di un mandrino metallico interno. Il mandrino metallico serve ad aprire le valvole di non ritorno dei raccordi di prova.
  • Adattatori per tubi flessibili con filettatura maschio di serie su entrambi i lati. A differenza degli adattatori di tenuta, questi non hanno una valvola di ritegno integrata e sono particolarmente adatti per il collegamento di due tubi flessibili.
  • Tubi flessibili di misura con filettatura femmina di serie su entrambi i lati.
Serie 1620

Serie 1620

  • Serie 1620Serie 1215
